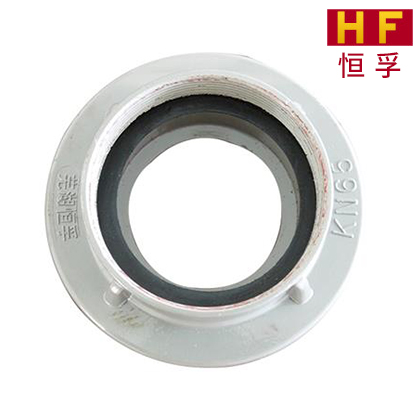

产品型号:KN65
产品介绍:消防水带接口是消防系统中不可缺少的消防配件,用于水带加长、消火栓、水枪之间的连接,以便输送水或泡沫混合液进行灭火。内扣式消防接口是依靠两对扣爪与内滑槽相连接的接口。
内螺纹固定接口是装在消火栓、消防水泵等出水口处,用于连接水带。主要靠橡胶密封圈于铝合金压合圈密封。它由本体、压合圈合平面密封圈组成,一端为管螺纹,一端为内口式。
本公司生产的KD型、KN型、KY型内扣式消防接口,产品铸件采用机械压铸加工生产工艺,表面采用阳极氧化防腐处理。
| 序号 | 检验项目 | 标准要求 | 检验结果 | |||
| 1 |
基 本 尺 寸 /mm |
d | G2 1/2〞 | 合格 | 合格 | 合格 |
| D | 111 0-1.4 | 109.71 | 109.85 | 109.82 | ||
| D1 | 98 0-0.87 | 97.87 | 97.72 | 97.84 | ||
| D2 | 90 0-0.87 | 89.97 | 89.86 | 89.82 | ||
| D3 | 76 +0.740 | 76.52 | 76.42 | 76.56 | ||
| m | 12 0-0.70 | 11.5 | 11.77 | 11.62 | ||
| n | 5.5±0.09 | 5.51 | 5.56 | 5.54 | ||
| L | ≥52 | 52.53 | 52.46 | 52.41 | ||
| l | 22 0-0.84 | 21.97 | 21.88 | 21.91 | ||
| 2 | 外观质量 | 应符合GB12514.1中4.2的要求。 | 合格 | |||
| 3 | 标志 | 在接口表面醒目处应清晰地标出型号、规格、商标或厂名等永久性标志 | 合格 | |||
| 4 | 抗跌落性能 | 除内、外螺纹固定接口外,其他接口从1.5m高处自由落下5次,应无损坏。试验后应能正常操作使用 | / | |||
| 5 | 耐腐蚀性能 | 接口经96h连续喷射盐雾腐蚀试验后,接口表面应无起层、氧化、剥落或其他肉眼可见的点蚀凹坑。试验后应能正常操作使用 | 合格 | |||
| 6 | 密封性能 | 在0.3MPa水压下,不应发生渗漏现象 | 合格 | |||
| 在公称压力水压下,不应发生渗漏现象 | 合格 | |||||
| 7 | 水压强度 | 接口在1.5倍公称压力水压下,不应出现可见裂缝或断裂现象。试验后应能正常操作使用 | 合格 | |||
| 8 | 操作力矩/N.m | 0.5~2.5 | 1.9 | 1.9 | 1.8 | |
| 9 | 材料 | 铝铸件应选用GB/T1173-1995中规定的铝硅合金。接口的本体才能推荐使用ZL104 | 合格 | |||
