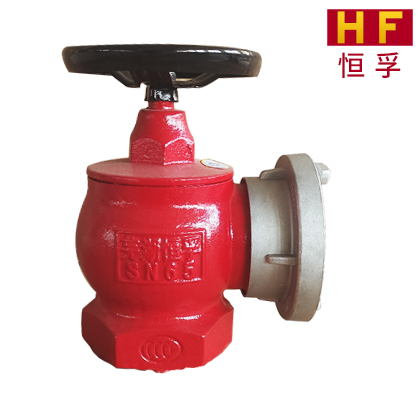

SN65室内消火栓
2022/5/6
产品型号： SN65
产品特性：根据安装结构分为内牙外牙两种。室内消火栓是安装在建筑物内消防管网上，向火场供水的带有阀门的接口。它是工厂、仓库、高层建筑、及船舶等室内固定消防设备，用于扑救建筑物内火灾，通常安装在消火栓箱内，与消防水带和水枪等配套使用。
工作原理：室内消火栓的打开和关闭，是通过旋转手轮，使阀杆作直线往复运动，阀瓣上的密封垫压紧阀座时，室内消火栓处于关闭状态。使用时，只需按手轮上开启方向旋转手轮，打开室内消火栓即可取水灭火。| 序号 | 检验项目 | 标准要求 | 检验结果 | |||
| 1 | 外观质量 | 应符合5.1的要求 | 合格 | |||
| 2 | 材料 | 阀体、阀盖和阀瓣 | 应符合GB/T9439规定的灰铸铁HT200或机械性能不低于HT200的其他金属材料 | 合格 | ||
| 阀杆材料 | 应符合GB/T4423规定的铅黄铜棒HPb59-1或力学性能、耐腐蚀性能不低于HPb59-1的其他金属材料 | 合格 | ||||
| 阀杆抗拉强度（N/mm2） | >420 | 432.1 | ||||
| 阀座、阀杆螺母 | 应符合GB/T1176规定的铜合金ZCuZn38或强度及耐腐蚀性能不低于ZCuZn38的金属材料 | 合格 | ||||
| 3 | 基本尺寸与公差（mm） | 进水口管螺纹尺寸 | Rp2½ | 合格 | ||
| 进水口螺纹深度 | 25±1 | 25.1 | ||||
| 关闭后高度 | ≤225 | 189.2 | ||||
| 出水口中心高度 | 71～100 | 70.3 | ||||
| 阀杆中心距接口外沿距离 | ≤120 | 107 | ||||
| 4 | 密封件 | 各密封部位均应配置密封件 | 合格 | |||
| 5 | 固定接扣 | 规格型式 | KN65 | 合格 | ||
| 密封性能 | 经密封性能试验，应无渗漏现象 | 合格 | ||||
| 水压强度 | 经水压强度试验，不应出现裂纹或断裂现象。试验后应能正常操作 | 合格 | ||||
| 6 | 手轮 | 型式和尺寸 | 应符合JB/T1962的规定 | 合格 | ||
| 直径（mm） | 120±1.5 | 121 | ||||
| 开关方向 | 手轮轮缘上应明显地铸出表示开关方向的箭头和字样 | 合格 | ||||
| 7 | 螺纹 | 应符合5.7的要求 | 合格 | |||
| 8 | 阀杆升降性能（N.m） | 阀杆升降应平稳、灵活，不得有卡阻和松动现象 | 合格 | |||
| 旋转阀杆的最大力矩不得超过8.0N.m | 7.4 | |||||
| 9 | 开启高度（mm） | ≥21.7 | 23 | |||
| 11 | 水压强度 | 阀体和阀盖应能承受2.4Pa压力，持续2分钟不得有破裂和渗漏现象 | 合格 | |||
| 12 | 密封性能 | 阀座应能承受1.6MP压力。持续2分钟不得有渗漏现象 | 合格 | |||
| 其它连接部位应能承受1.6MP压力，持续2分钟不得有渗漏现象 | 合格 | |||||
| 13 | 压力损失（MPa） | ≤0.02 | 0.012 | |||
| 14 | 耐腐蚀性能（N.m） | 经耐腐蚀性能试验后，不应产生腐蚀损坏 | 合格 | |||
| 阀杆升降应平稳、灵活，不得有卡阻和松动现象 | 合格 | |||||
| 旋转阀杆的最大力矩不得超过8.0N.m | 7.8 | |||||
| 阀体应能360°旋转，且转动应灵活 | 合格 | |||||
| 阀座应能承受1.6MP压力，持续2分钟不得有渗漏现象 | 合格 | |||||
| 其它连接部位应能承受1.6MP压力，持续2分钟不得有渗漏现象 | 合格 | |||||
| 15 | 标志 | 应符合9.1的要求 | 合格 | |||
